Electrak HD Linear Actuators
新功能！現在支持CANopen工業網絡協議！

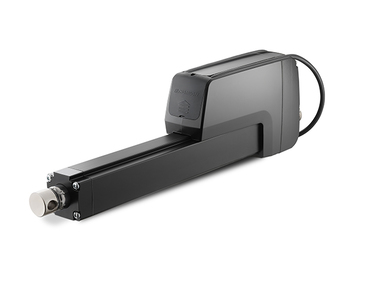

Electrak HD 電動推桿

這些智能電動推桿配備板載電子元件，無需單獨的控制系統。具有更高的功率（高達16 kN），開辟了更多液壓轉向電動應用的可能。此外，它們滿足非常嚴格的OEM組件環境驗收測試，包括IP69K。



觀看視頻：ElectrakHD電動推桿 - 強大、智能且堅固。



觀看視頻：Thomson智能電動推桿：智能機器設計始于智能工具

產品介紹

讓Thomson幫助您選擇！

Electrak HD電動推桿規格:

性能規格 HDxx-B017 HDxx-B026 HDxx-B045 HDxx-B068 HDxx-B100 HDxx-B160
輸入電壓
(VDC)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)		 12VDC
(tolerance: 9-16)
24VDC
(tolerance: 18-32)
最小/最大行程
長度：mm		 100 / 1000
@ 50 ordering increments		 100  / 1000
@ 50 ordering increments		 100  / 1000
@ 50 ordering increments		 100  / 1000
@ 50 ordering increments		 100  / 1000
@ 50 ordering increments		 100  / 500
@ 50 ordering increments
最大動態負載：
N (lbs)		 1700 (382) 2600 (585) 4500 (1012) 6800 (1529) 10000 (2248) 16000 (3597)
最大靜態負載：
kN (lbs)		 18 (4050) 18 (4050) 18 (4050) 18 (4050) 18 (4050) 18 (4050)
最大空載速度：mm/s（in/s） 71 (2.8) 40 (1.6) 24 (0.94) 18 (0.71) 11 (0.43) 7 (0.28)
最大滿載速度：mm/s（in/s） 58 (2.28) 32 (1.3) 19 (0.75) 14 (0.55) 9 (0.35) 5 (0.20)
電流消耗 @
空載/最大負載		 @12V - 3 / 18
@24V - 1.5 / 9		 @12V - 3 / 18
@24V - 1.5 / 9		 @12V - 3 / 18
@24V - 1.5 / 9		 @12V - 3 / 20
@24V - 1.5 / 10		 @12V - 3 / 18
@24V - 1.5 / 9		 @12V - 3 / 20
@24V - 1.5 / 10
滿載占空比
@ 25 ºC (77 ºF)		 25% 25% 25% 25% 25% 15%
絲杠/螺母類型 Ball / load lock ball nut Ball / load lock ball nut Ball / load lock ball nut Ball / load lock ball nut Ball / load lock ball nut Ball / load lock ball nut
工作溫度： ºC (ºF) -40 to +70
(-40 to +158)		 -40 to +70
(-40 to +158)		 -40 to +70
(-40 to +158)		 -40 to +70
(-40 to +158)		 -40 to +70
(-40 to +158)		 -40 to +70
(-40 to +158)
防護等級：
靜態/動態		 IP67, IP69K / IP66 IP67, IP69K / IP66 IP67, IP69K / IP66 IP67, IP69K / IP66 IP67, IP69K / IP66 IP67, IP69K / IP66
限制扭矩： br /> Nm (lbs) 0 0 0 0 0 0
端隙（最大值）：
mm (in)		 1.2 (0.047) 1.2 (0.047) 1.2 (0.047) 1.2 (0.047) 1.2 (0.047) 1.2 (0.047)
耐鹽霧性（小時） 500 500 500 500 500 500
執行器重量
(kg)		 6.5 @ 100 mm
11.0 @ 1000 mm		 6.5 @ 100 mm
12.2 @ 1000 mm		 6.5 @ 100 mm
12.2 @ 1000 mm		 6.5 @ 100 mm
12.2 @ 1000 mm		 6.7 @ 100 mm
12.4 @ 1000 mm		 7 @ 100 mm
9.4 @ 500 mm

Electrak HD電動推桿特點：

  • 內置J1939 CAN總線
  • 同步選項
  • 過載保護
  • 電子跳脫點校準
  • 行程末端，電壓，電流監控
  • 標準防旋轉驅動
  • 集成手動超控輸入
  • 符合CE、RoHS、REACH（EU）標準
  • 板載電子元件
  • 動態/抱閘
  • 溫度監測
  • 溫度補償
  • 飛線
  • 前/后U形夾選件

Electrak HD選件特點：

  • EXX：僅限監測系統（EMS）
  • ELX：EXX+行程末端指示輸出
  • EXP：EXX+模擬位置輸出
  • EXD：EXX+數字位置輸出
  • ELP：ELX+模擬位置輸出
  • ELD：ELX+數字位置輸出
  • LPS：EXX + LXX + 可編程限位開關 + 位置反饋信號
  • LXX：EXX+低電平信號開關
  • LLX：EXX+LXX+行程末端輸出
  • LXP：EXX+LXX+模擬位置輸出
  • CNO：CAN總線SAE J1939控制 + 開環速度控制
  • COO：CAN總線CANOpen控制 + 開環速度控制
  • SYN：LXX + 同步選項

Electrak HD電動推桿應用：

  • 單用戶維護/維修
  • 快速連接
  • 多用途車
  • 道路施工工地設備
  • 建筑工地設備
  • 鐵路設備
  • 物流系統
  • 應急車輛
  • 救援車輛
  • 開關裝置
