ECT09-I09B03PB3220-0110XQ02XX-

ECT09-I09B03PB3220-0110XQ02XX-
ECT09-I09B03PB3220-0110XQ02XX-

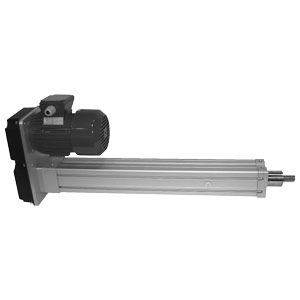

執行器，精密, ECT90, 3 phase AC motor (3 x 400 Vac), Belt Gear Drive, Parallel, 110 毫米 Stroke, 20 毫米 Travel Per Shaft Rev, with 230 Vac Brake, 4800 N

  • 帶制動器的3相異步交流電機
  • 擠壓成型陽極電鍍鋁合金套管
  • 陽極氧化鋁合金外殼
  • 硬鉻鋼延長管
  • 堅固、可靠
  • 標配IP65，可選用沖洗防護型
  • 可安裝在任意方向
  • 安裝附件符合適用的液壓缸標準
  • 廣泛的選項和附件

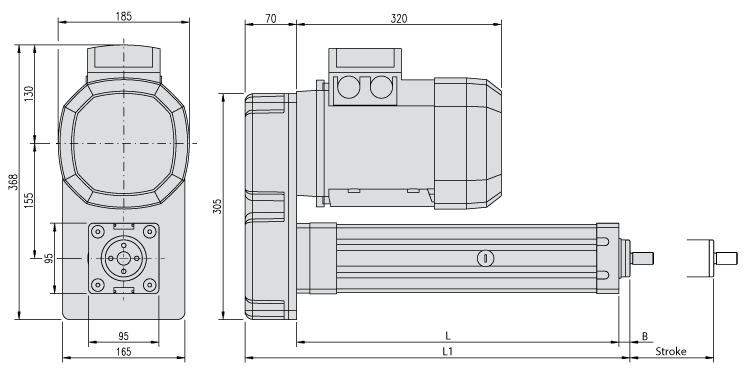

Dimensions

dimensions
尺寸價值
[B]12 毫米
[L]340 毫米
[L1]422 毫米
Smax（行程）110 毫米
Travel Per Shaft Rev20 毫米
絲杠直徑，標稱32 毫米

Specifications

Specifications價值
Adapter Options, Rod EndMale thread, M20x1.5
Brakewith 230 Vac Brake
Cylinder Mounting OptionsNo Mounting option included
Drive TypeBelt Gear Drive, Parallel
Magnetic Sensor NC0
Magnetic Sensor NO2
Motor Type3 phase AC motor (3 x 400 Vac)
Profile Size90 x 92 mm
ResolverNo Resolver
Weight35.2 kg
傳動比：13
防護等級IP65
絲杠類型滾珠絲桿

Performance

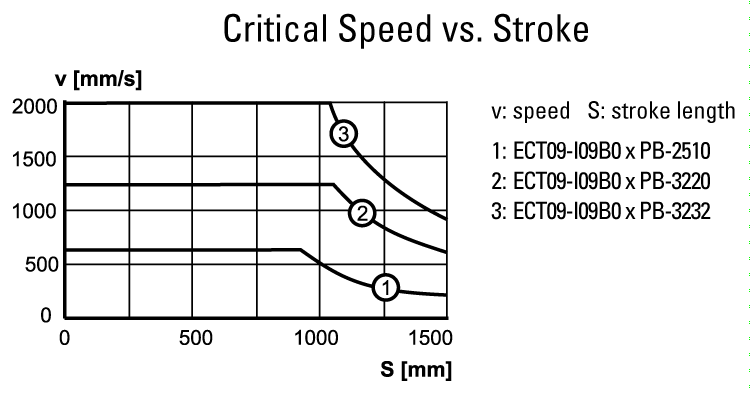

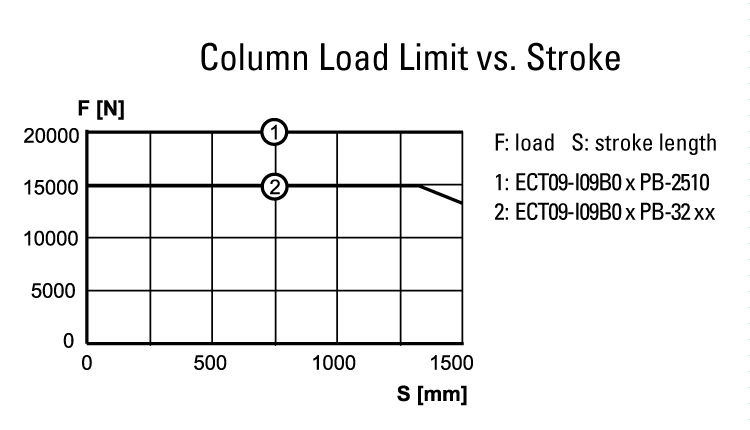

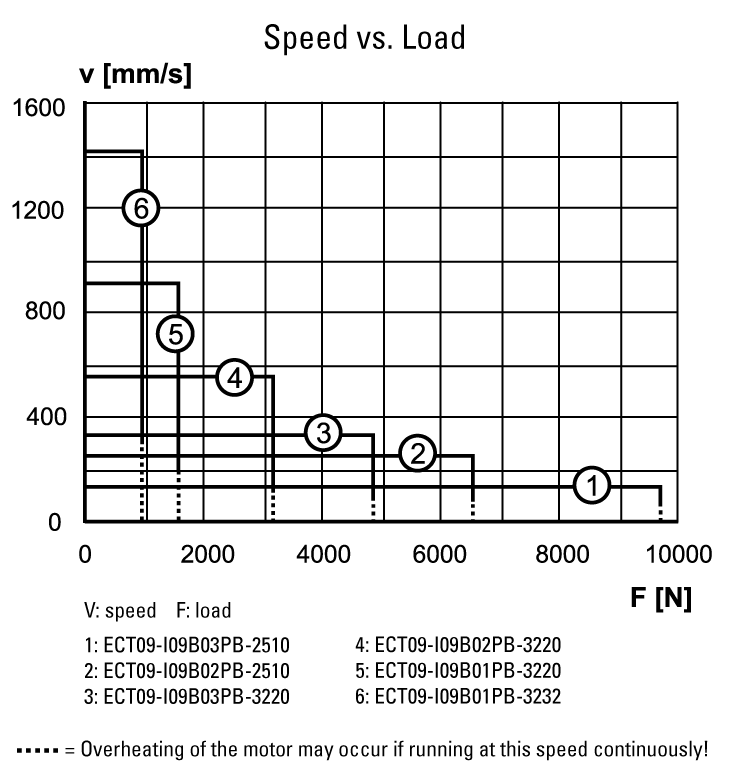

performance graphic
performance graphic
performance graphic
Performance價值
Maximum Linear Speed320 毫米每秒
Repeatability0.05 毫米
負載，動態4800 N
