DS20-DP

DS20-DP
DS20-DP

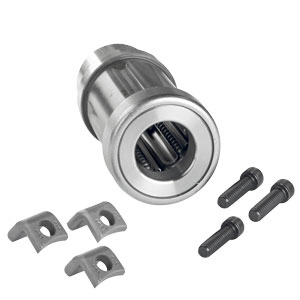

直線軸承, Die Set, 1.25 英寸, 閉合型, 非自調心, 無潤滑油; 配合使用 1.25 英寸 直徑 D級 端部支撐應用中的軸

  • 專為模具運動應用設計。
  • 全鋼設計使得該滾珠襯套軸承適用于高溫應用。
  • 用于D級導向軸。
  • 配備3個#CL-1夾和3個1/4-20x1內六角螺釘

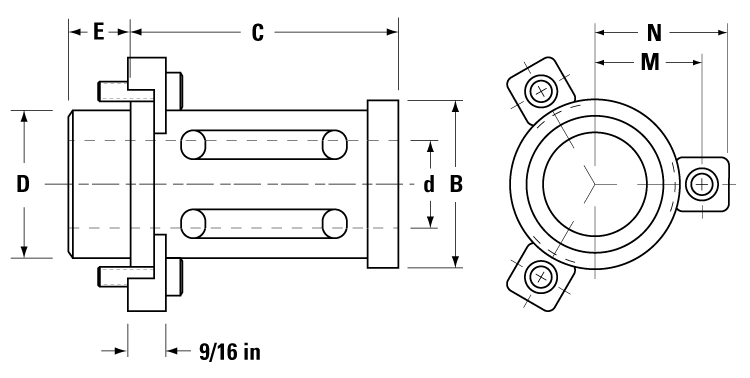

Dimensions

dimensions
尺寸價值
[B]2.31 英寸
[C]3.67 英寸
[D] Pilot Diameter1.7503 / 1.7507 in
[D] Recommended Housing Bore1.7500 / 1.7505 in
[d] 軸，標稱直徑1.25 英寸
[D]，標稱1.75 英寸
[E] Pilot Length1.19 英寸
[M]1.27 英寸
[N]1.61 英寸
Concentricity of Pilot0.0007 英寸

Specifications

Specifications價值
Number of Ball Circuits6
Temperature Max500 °F
UPC編號662486623298
Weight2.1 lb
材質鋼
封閉/開放/可調節閉合型
干燥包封，直線潤滑，終身潤滑，選型無潤滑油
可調節（不可調節 = 空白）不可調節
用于軸系D級
自對準非自調心

Performance

performance graphic
performance graphic
performance graphic
Performance價值
負載能力，動態520 磅力
