320-22-020

Clutch/Brake, CB10CCW115AC1.50B1ST-RINGAOLESSAB, 扭簧, Solenoid Operated, Standard, 標準系列-10, 輪轂輸入, 1.5005 / 1.5025 英寸 Bore, 115 Vac, 5000 in-lbs 靜態力矩

CB系列離合器和電磁制動器組合通過連續的交替電源，可精確地開啟、停止負載驅動。CB單元可在單相交流或直流脈沖下，轉速最高達到1800 RPM（取決于尺寸）時在±½°范圍內（非累積）停止負載。
可調節控制止動環提供簡單和精確的輸出停止位置設定
CB單元可在電磁線圈關閉時鎖定兩個方向的負載，因此可消除負載超程或欠程
永久性潤滑—無需因磨損進行調節
最快可在3毫秒內施加負載，并在1.5毫秒內停止負載
RoHS認證

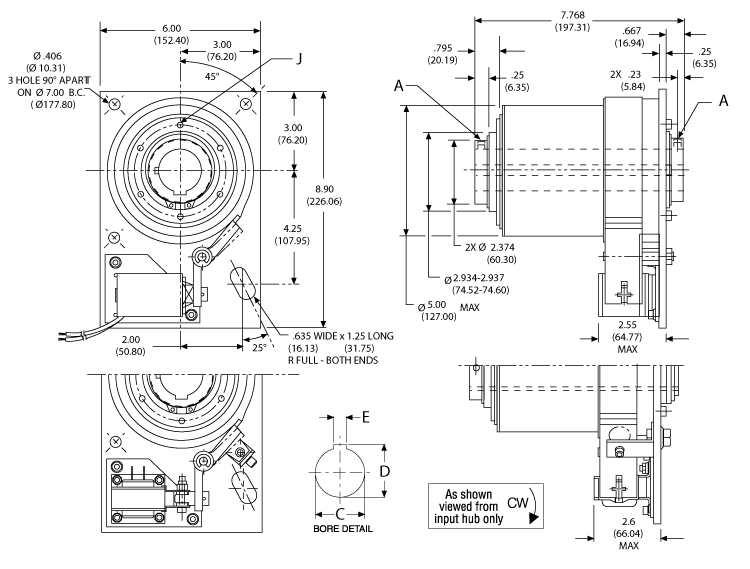

Dimensions

尺寸	價值
[A]	2x #1/4-20 x 0.25 in Lg. Hex Skt. Set Screw
[C] Hub ID Ø, Min/Max	1.5005 / 1.5025 英寸
[D] 最大值	1.669 / 1.679 in
[E] 最大值	0.376 / 0.378 in
[J]	6x #1/4-20 UNC-2B on 3.417 in BC

Specifications

Specifications	價值
(CB) [A] OD	輪轂輸入
(CB) [A] OD	Indexing
(CB) [A] OD	Clutch/Brake
(CB) [A] OD	10
(CB) [A] OD	60 Hz
Voltage	115 Vac
Weight	27 lb

Performance

Performance	價值
RPM, Max	200 轉每分
靜態力矩	500 磅力
靜態力矩	70 ms
靜態力矩	5000 in-lbs
靜態力矩	1200 in-lbs
靜態力矩	48 lb-in²
靜態力矩	1200 in-lbs
