320-17-001

Clutch/Brake, CB10SUPERCW12DC1.50B1STAO, 扭簧, Solenoid Operated, Long Life, Super CB-10, CW Rotation, 輪轂輸入, 1.5005 / 1.5025 英寸 Bore, 1 Stop, 12 Vdc, 5000 in-lbs 靜態力矩, Anti-overrun Spring

Super CB系列離合器和電磁制動器組合通過連續的交替電源，可精確地開啟、停止負載驅動。
CB離合器可在單相交流或直流脈沖下，轉速最高達到750 RPM（取決于尺寸）時在±½°范圍內（非累積）停止負載
可調節控制止動環提供簡單和精確的輸出停止位置設定
Super CB單元可在電磁線圈關閉時鎖定兩個方向的負載，因此可消除負載超程或欠程
防過載功能可防止輸出運行速度大于輸入
滾子軸承無需磨損調節
最快可在3毫秒內施加負載，并在1.5毫秒內停止負載
直接從標準CB系列改造
RoHS認證

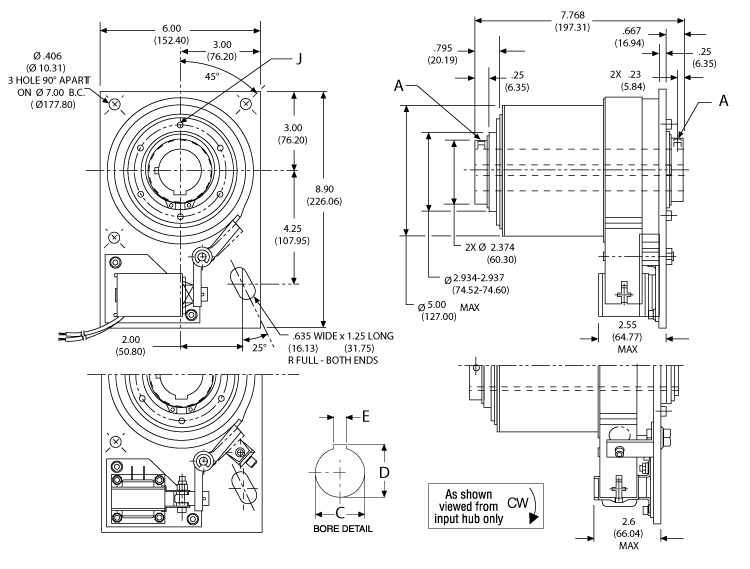

Dimensions

尺寸	價值
[A]	2x #1/4-20 x 0.25 in Lg. Hex Skt. Set Screw
[C] Hub ID Ø, Min/Max	1.5005 / 1.5025 英寸
[D] 最大值	1.669 / 1.679 in
[E] 最大值	0.376 / 0.378 in
[J]	6x #1/4-20 UNC-2B 0.50 DP on 3.417 in BC

Specifications

Specifications	價值
(CB) [A] OD	Anti-overrun Spring
(CB) [A] OD	輪轂輸入
(CB) [A] OD	Indexing
(CB) [A] OD	Clutch/Brake
(CB) [A] OD	10
Voltage	12 Vdc
Weight	27 lb
停止數	1
旋轉方向	CW

Performance

Performance	價值
RPM, Max	200 轉每分
靜態力矩	500 磅力
靜態力矩	70 ms
靜態力矩	5000 in-lbs
靜態力矩	1200 in-lbs
靜態力矩	48 lb-in²
靜態力矩	1200 in-lbs

320-17-001

Dimensions

Specifications

Performance

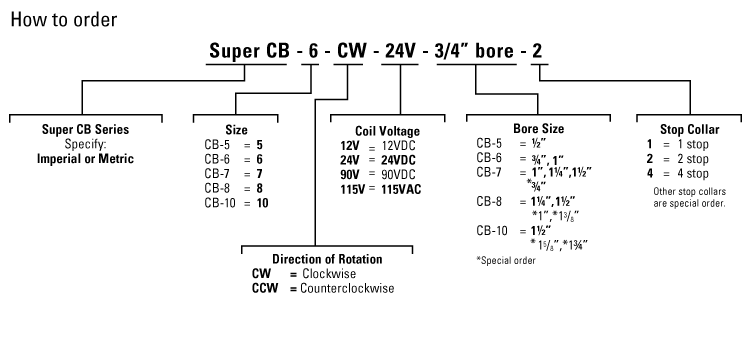

Order Code
