306-16-067

Clutch/Brake, CB6CW115AC1.00B2ST, 扭簧, Solenoid Operated, Standard, 標準系列-6, CW Rotation, 輪轂輸入, 1.0005 / 1.0025 英寸 Bore, 2 Stop, 115 Vac, 500 in-lbs 靜態力矩

CB系列離合器和電磁制動器組合通過連續的交替電源，可精確地開啟、停止負載驅動。CB單元可在單相交流或直流脈沖下，轉速最高達到1800 RPM（取決于尺寸）時在±½°范圍內（非累積）停止負載。
可調節控制止動環提供簡單和精確的輸出停止位置設定
CB單元可在電磁線圈關閉時鎖定兩個方向的負載，因此可消除負載超程或欠程
永久性潤滑—無需因磨損進行調節
最快可在3毫秒內施加負載，并在1.5毫秒內停止負載
RoHS認證

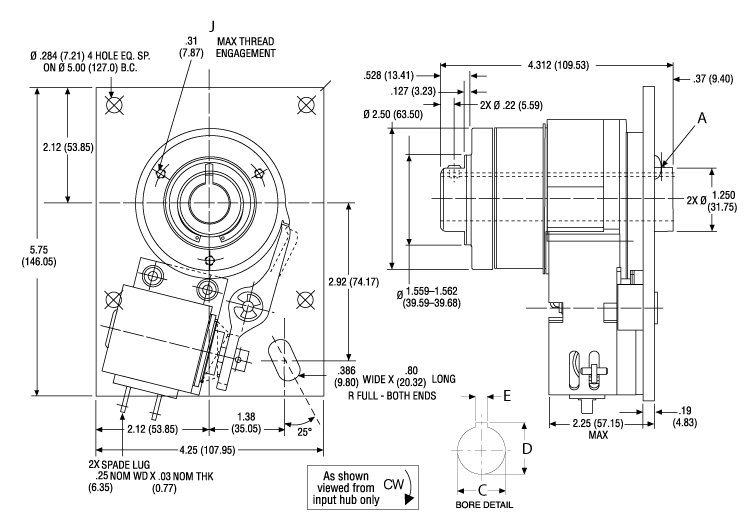

Dimensions

尺寸	價值
[A]	2x 0.187-0.192 in Hole
[C] Hub ID Ø, Min/Max	1.0005 / 1.0025 英寸
[J]	3x #1/4-20 UNC-2B on 2.062 in BC

Specifications

Specifications	價值
(CB) [A] OD	輪轂輸入
(CB) [A] OD	Indexing
(CB) [A] OD	Clutch/Brake
(CB) [A] OD	6
(CB) [A] OD	60 Hz
Voltage	115 Vac
Weight	7 lb
停止數	2
旋轉方向	CW

Performance

Performance	價值
RPM, Max	500 轉每分
靜態力矩	63 磅力
靜態力矩	45 ms
靜態力矩	500 in-lbs
靜態力矩	300 in-lbs
靜態力矩	1.718 lb-in²
靜態力矩	300 in-lbs
