2CA160MEL

2CA160MEL

Download Full Catalog

2CA160MEL

Can't find what you're looking for? Go to the Product Selector

2CA160MEL

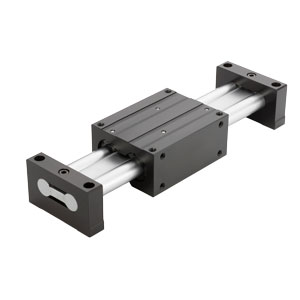

直線導軌, 2CA, Twin Shaft Web, End supported, Standard, SB, Horizontal carriage, 1 英寸, One Dual Guide

雙軸直線導軌
水平配置

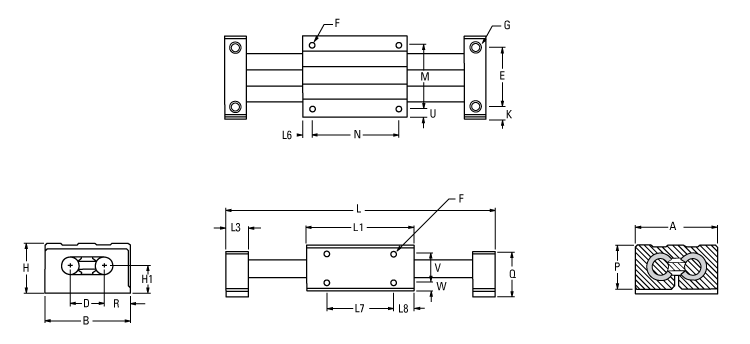

Dimensions

dimensions

尺寸	價值
[A]	4.5 英寸
[B]	4 英寸
[D]	2 英寸
[d] 軸，標稱直徑	1 英寸
[E]	3 英寸
[F]	5/16-18
[G]	5/16 bolt, 0.34 in hole
[H]	4.625 英寸
[H1]	1.375 英寸
[K]	0.5 英寸
[L1]	6 英寸
[L3]	1 英寸
[L6]	0.38 英寸
[L7]	4.5 英寸
[L8]	0.75 英寸
[M]	3.62 英寸
[N]	5.25 英寸
[P]	2.5 英寸
[Q]	2.5 英寸
[R]	2 英寸
[S]	0.75
[U]	0.44 英寸
[V]	1.62 英寸
[W]	0.44 英寸

Specifications

Specifications	價值
Pillow Block or Carriage	Horizontal carriage
Shaft Style	Twin Shaft Web
Support	End supported, Standard
材質	鋼；鋁合金；塑料

Performance

Performance	價值
負載能力，動態(tài)	3000 磅力
