1TSR12WZMUUC1+310P
Can't find what you're looking for? Go to the Product Selector

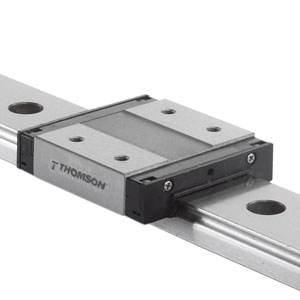

方形導軌, MicroGuide 滾珠 組件, 1 Carriage, 1 導軌, 310 毫米 Long, 尺寸: 12 毫米, 精密 牌號, WZ 類型, 輕預加載 預加載, X=40 毫米, Y=15 毫米
- 滑架和導軌組件
- 440 stainless steel construction
- The MicroGuide™ series carriages do not have retained balls. Removing the carriage from the rail without an arbor will result in the balls falling out.
- Carriage and rail assembly
| 尺寸 | 價值 |
|---|---|
| [A] Assembly Height | 14 毫米 |
| [A] 公差 | ±10 μm |
| [B] | 40 毫米 |
| [B1] | 24 毫米 |
| [B2] | 8 毫米 |
| [F1] | 4.5 毫米 |
| [F2] | 8 毫米 |
| [G2] | 4 毫米 |
| [J] | 10 毫米 |
| [J1] | 8.5 毫米 |
| [L] 滑塊長度 | 44.5 毫米 |
| [L1] | 15 毫米 |
| [L3] | 30.5 毫米 |
| [N] | 28 毫米 |
| [S1] | M3X3.5 |
| [X] Dim | 40 毫米 |
| [X] 尺寸 | 15 毫米 |
| [X] 尺寸 | 15 毫米 |
| 長度 | 310 毫米 |
| Performance | 價值 |
|---|---|
| 100 km Dynamic Load Rating | 3191 N |
| 50 km Dynamic Load Rating | 4020 N |
| Static [Mx] Roll Moment | 47.6 Nm |
| Static [My] Pitch Moment | 17.2 Nm |
| Static [Mz] Yaw Moment | 18.6 Nm |
| Static Load Rating | 6080 N |
| 最大加速度 | 50 m/s² |
| 最大速度 | 3 m/s |
